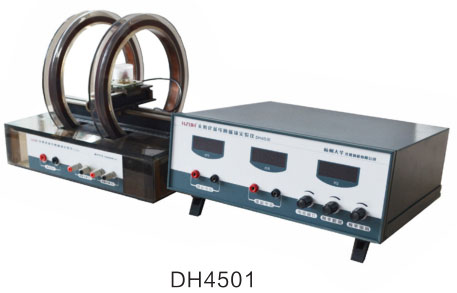

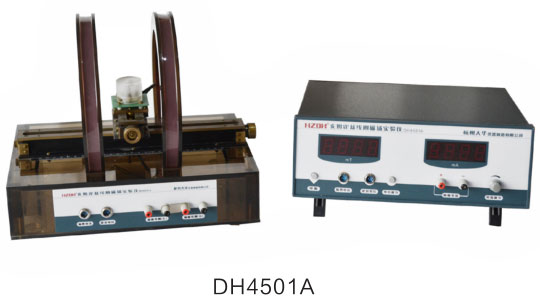

實驗儀是集信号發生、信号感應
、測量顯示於一體的多用途教學實驗儀器，可用於研究交流線圈磁場分布、亥姆霍茲線圈磁場分布
。實驗儀具有激勵信号的頻率可變、輸出強度連續可調的特點，可以研究不同激勵頻率、不同磁場強度下，探測線圈上産生不同感應電動勢的情況。

磁感應法測量亥姆霍茲線圈交流磁場分布。

主要技術參數

1、亥姆霍茲線圈架，二個勵磁線圈：線圈有效半徑105mm；線圈匝數（單個）：400匝；二線圈中心間距：105mm；

2、移動裝置：橫向可移動距離250mm，縱向可移動距離70mm，距離分辨率1mm；

3、探測線圈：匝數1200，旋轉角度360°；

4、頻率範圍：20～200Hz，頻率分辨率：0.1Hz，測量誤差：1%；

5、正弦波：輸出電壓幅度：最大15Vp-p，輸出電流幅度：最大200mA；

6、3位半LED數顯毫伏表，電壓測量範圍：0～20mV，測量誤差：1%；

7、能夠描繪磁力線。
